Tuvimos participación en una mesa de análisis sobre sismos, organizada por el IPN, UNAM y la UAM.

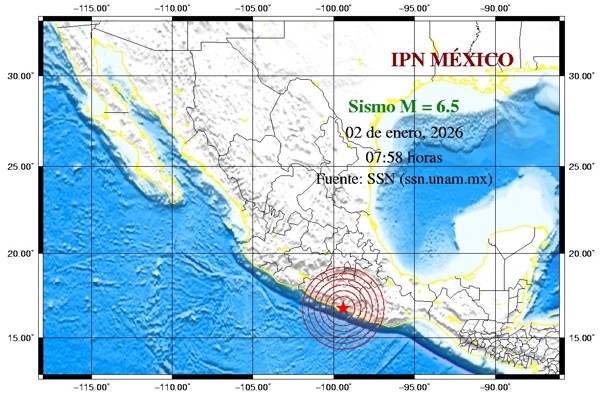

FECHA: 02 de enero.

HORA: 07:58

LONGITUD = -99.41

LATITUD = 16.77

PROFUNDIDAD: h = 14 kilómetros

FUENTE: Servicio Sismológico Nacional (SSN, http://www.ssn.unam.mx/)

COMENTARIOS IPN

Sismo al Este de San Marcos, Guerrero.

Generó el disparo de la Alerta Sísmica Mexicana (SASMEX).

Sismo originado por la subducción de la Placa de Cocos debajo de la Placa Norteamericana.

Se ubicó en la parte límite Este de la Brecha de Guerrero, donde se espera un sismo aproximado M 8.0.

La Brecha de Guerrero motivó al diseño de la Alerta Sísmica en México, a inicios de los años 90's.

La zona de la Brecha de Guerrero cuenta con 115 años de acumulación de energía sísmica.

Exposiciones en congreso y explicaciones

1.- FENÓMENO TECTÓNICO-GEOHIDROLÓGICO

En Toluca desde el año pasado, se han llevado a cabo trabajos geológicos-geofísicos en una falla geológica. Sus manifestaciones sobre el terreno son los esperados: Saltos de falla o escalones observados sobre el terreno. Lo anterior, con afectación en edificaciones.

Son dos los factores geohidrológicos que se suman al fenómeno tectónico:

a) Una escorrentía principal de la región, controlada por el relieve del volcán Nevado de Toluca que corta sobre la longitud de la falla.

b) Agua pluvial, que en al menos un sitio, se infiltra por pequeñas grietas en el pavimento.

Sobre las manifestaciones de saltos de falla, se adicionan entonces agrietamientos, hundimientos y hasta un socavón por efectos del aporte de agua.

Las manifestaciones del fenómeno combinado implican en daños en casas habitación, contándose casas derrumbadas, edificaciones fracturadas y casas hundidas.

Un socavón, infiltración de agua al subsuelo y desnivel del terreno, son la parte terminal del fenómeno, al final sobre la longitud de la falla.

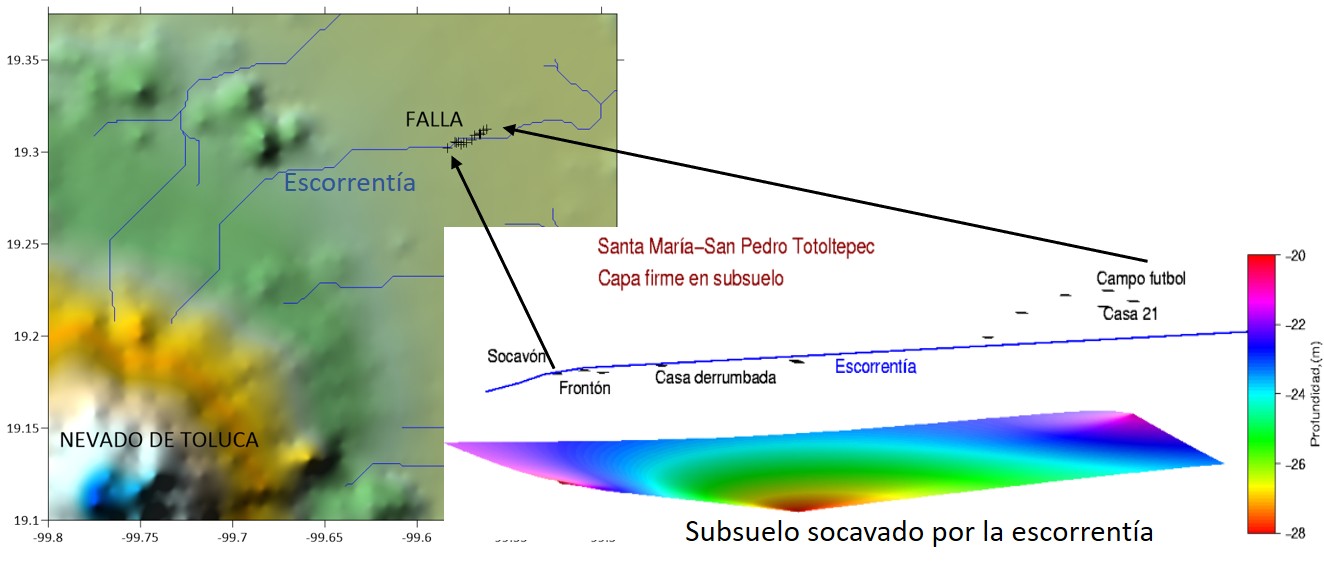

FIGURA La escorrentía que corta a la longitud de falla geológica en Toluca, Estado de México. Se suman aportes de agua pluvial en esa zona. Estructura del subsuelo en términos de la capa firme cuyo espesor o profundidad aumenta considerablemente en el cruce de la escorrentía.

2.- FACTORES GEOLÓGICOS PARA PELIGRO SÍSMICO

Se llevan a cabo metodologías geológico-geofísicas para peligro sísmico en la región Atlixco-Cholula-Puebla.

El movimiento sísmico se intensifica en subsuelos sin consolidar. La cartografía litológica delimita a ese subsuelo blando.

El contenido de agua en el subsuelo lo hace manifestar movimientos fuertes durante terremotos. Entonces se analizan los factores geohidrológicos que están controlados por el relieve.

Se han identificado laderas inestables con los factores litológicos-geohidrológicos mencionados. Esto las hace más susceptibles al deslizamiento ante movimiento de sismos importantes. Junto con otros (no mostrados), entran a la categoría de efectos secundarios de los terremotos, ocurridos y potenciales por ocurrir en el futuro.

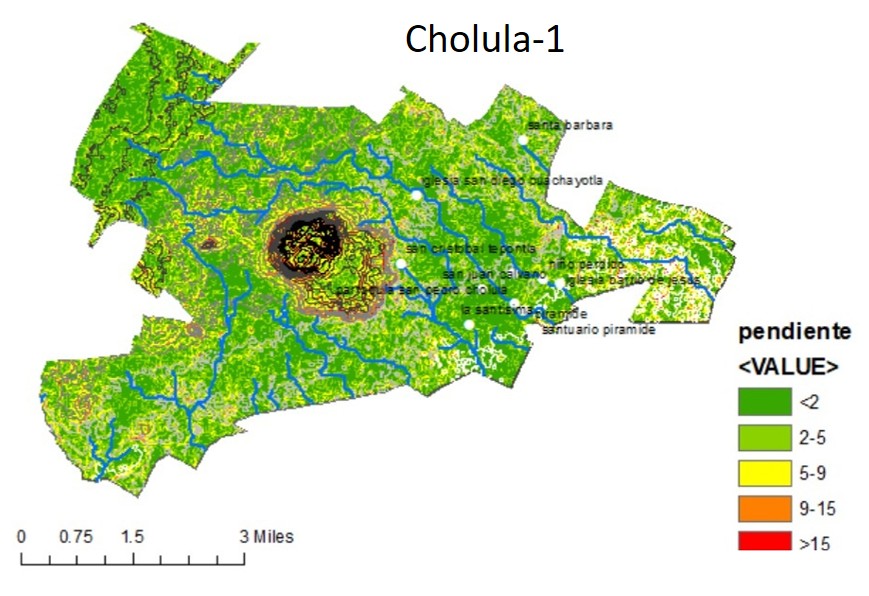

FIGURA Las escorrentías, distribución de pendientes del terreno y la ubicación de edificaciones dañadas (puntos blancos) en Cholula, Puebla, por el sismo del 19 de septiembre, 2017. El aporte de agua subterránea contribuye al reblandecimiento del subsuelo para que se amplifique el movimiento sísmico e implique sobre las construcciones.

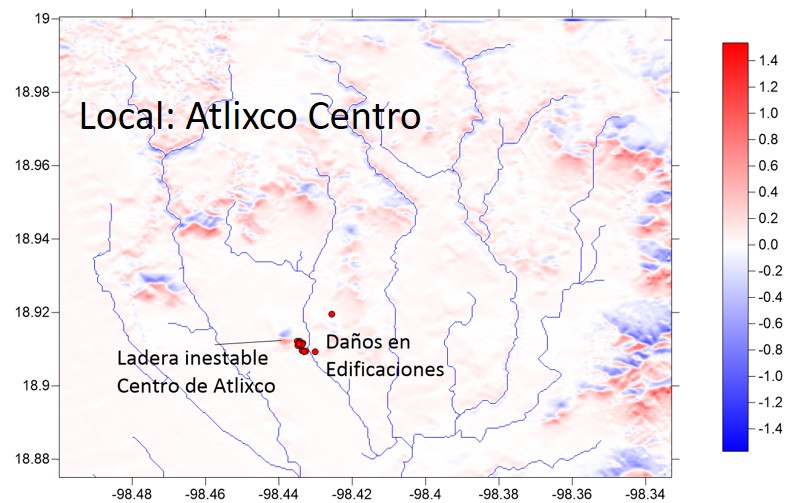

FIGURA (primera versión) Pendientes del terreno, escorrentías en Atlixco y daños en edificaciones (puntos rojos) en Atlixco, Puebla, para el sismo del 19 de septiembre, 2017.

1.- MÉXICO ENTRE SISMOS Y VOLCANES

Nuestro Instituto a través de Conversus, emite una serie de temas por los 40 años del sismo en México de 1985. El siguiente video trata sobre sismos y volcanes.

Sismos en la Ciudad de México (actualizado 14-jul-2025)

Recientemente se han presentado sismos de pequeña magnitud en la Ciudad de México. Estos sismos por esa pequeña magnitud se han denominado microsismos.

Los sismos en la Ciudad también pueden denominarse sismos locales debido a que la distribución de su ocurrencia, sucede en forma local sobre un área determinada, un área no tan extensa.

El origen de estos sismos se debe a la existencia de fallas geológicas activas en la Cuenca de México. Han sucedido siempre a lo largo del tiempo, pero recientemente han sido percibidos por la población principalmente en la zona Poniente-Sur de la Ciudad.

El video muestra una vista de la Ciudad en planta, donde la parte Sur queda a la izquierda y la parte Norte queda a la derecha del gráfico. Se incluye la ubicación de algunos sitios importantes o de referencia. En estos sitios, nuestra casa IPN se refiere al Campus Zacatenco.

En esta primera versión de video, se muestran la ocurrencia de sismos por año, en el lapso de tiempo de 2001 a 2019. Las magnitudes consideradas quedan entre 2.0 y 3.8.

Como se puede notar, la ocurrencia de sismos se esparce en la Ciudad con el paso de los años. Una concentración notoria queda comprendida en el polígono conformado por las zonas UNAM-Santa Fe-Chapultepec-Zócalo-Autódromo. También es notorio que al final del video (año 2019) los sismos se acumulan cercanos a la zona de Chapultepec.

Otra versión de video actualizará los sismos hasta el año 2025.

Sismicidad en México, Centroamérica y Caribe (Actualizable)

Modelación del sismo en México, 07 de septiembre, 2021

La animación como resultado de la reproducción computacional se muestra en dos velocidades. En los primeros 20 segundos se puede observar el desarrollo de las ondas sísmicas a partir de la fuente, así como el tiempo de arribo a las estaciones de registro. Posteriormente se observa su trayecto hacia la Ciudad de México, en la cual, por sus condiciones de subsuelo las ondas se amplifican. Lo anterior se verifica en los sismogramas resultantes de la reproducción en la zona de la Ciudad de México.

El tiempo de la alerta para la Ciudad de México con base en el modelo, fue de 60 segundos aproximadamente. Tiempo suficiente para alertar a la población de la gran metrópoli.

Por su cercanía entre el epicentro y la Ciudad de Acapulco, no hubo tiempo de alerta. Por eso se debe estar preparados para actuar de inmediato al percibir el movimiento sísmico, así como al escuchar la alerta sísmica en las zonas donde se disponga.

Modelado o Reproducción Computacional de Terremotos (Actualizable)

Con esta metodología se reproducen sismos por computadora utilizando los modelos físico-matemáticos que describen la generación y propagación de ondas sísmicas. En sismología el modelado representa un caso de experimentación para analizar a los terremotos (se muestran resultados de un proyecto desarrollado en el IPN, año 2015, Secretaría de Investigación y Posgrado).

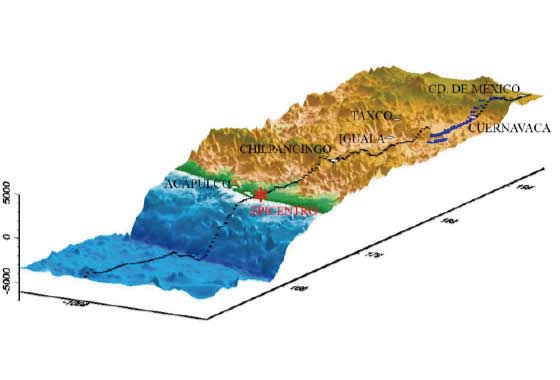

La reproducción computacional requiere en un caso (para interior de la Tierra), elegir una zona sísmica, alguna ciudad o ciudades de interés y la trayectoria terrestre comprendida entre el sismo y la ciudad. Según lo explicado en la temática de los terremotos, un buen ejemplo de modelación es un sismo en el GAP de Guerrero. En la figura los triángulos azules representan las estaciones de medida gravimétrica para deducir la estructura interior del inicio del Eje Volcánico.

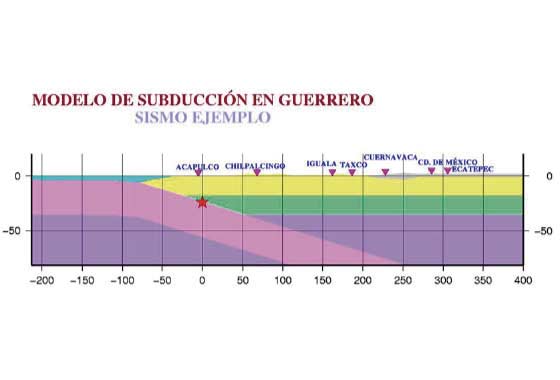

Según la trayectoria, se requiere también un modelo del interior de la Tierra que representa las capas terrestres con valores de velocidad de propagación de ondas sísmicas. Nuestra Tierra se compone de una corteza y su estratificación, debajo de la corteza se ubica el manto terrestre. En las zonas donde la placa oceánica (de Cocos) se introduce en la placa continental como es el caso de las costas mexicanas, se requiere además la estructura de la placa de subducción. El modelo del interior de la Tierra que se presenta (distancias y profundidades en kilómetros), es un modelo deducido de resultados de la Sismología Mexicana conjuntando otros métodos geofísicos como la gravimetría. Particularmente, el inicio y primera parte de la estructura del Eje Volcánico, fue deducido con gravimetría en el IPN en el año 2015.

Como lo muestra el video, a partir del hipocentro inicia la propagación de ondas sísmicas cuya propagación se ve influenciada por la estructura interior de la Tierra. De mucho interés para la sismología mexicana es analizar las denominadas ondas superficiales (cercanas a la superficie), que para el caso presentado corresponden a las ondas de Rayleigh. Estas ondas representan la mayoría del movimiento sísmico sentido en las ciudades durante la trayectoria de viaje de tales ondas. Es notorio el desarrollo de las superficiales conforme aumenta la distancia de propagación, se van adelantando y atrasando, formando un tren de ondas que significan la duración del movimiento intenso (socialmente se asocia con la duración del sismo).

Muy especial y de mucho interés es analizar la modificación de las ondas superficiales al entrar a la estructura del Eje Volcánico. Esto sucede aproximadamente a 80 kilómetros al sur de la Ciudad de México (resultado de análisis de la UNAM). Como se puede notar el en video, las ondas superficiales en efecto se modifican y se amplifican al entrar a la estructura del Eje Volcánico (azul y rojos más intensos). Esto implica que las ondas superficiales, llegan a la Ciudad de México modificadas y amplificadas. Luego, estas ondas volverán a modificarse y amplificarse en la estructura superficial de la Cuenca de México (no presentado en el video). Este tema de amplificación de ondas actualmente se estudia por la sismología, vinculada con la ingeniería sísmica mexicana.

Actualmente la sismología moderna puede reproducir todos los sismos importantes en el mundo, recientes e históricos, si se cuenta con una estructura interior de la Tierra confiable. El modelado puede aplicarse también para zonas potenciales donde eventualmente se espera un evento importante. Es una herramienta moderna para investigación. En esta sección habrá siempre variedad de terremotos y mejoras, según los avances en el IPN y de otras instituciones.

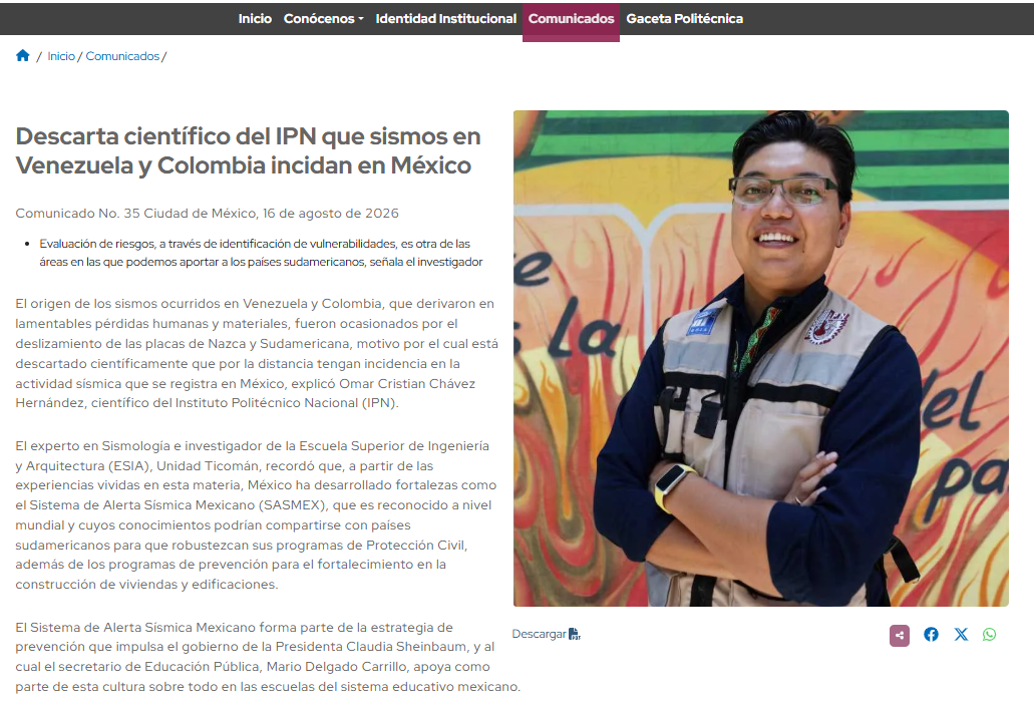

Clic en el siguiente enlace para consultar la noticia:
